PYROLINE DIAS
PYROLINE 256
Line Camera Series
자세히 보기
제품 설명
산업 및 연구용 적외선 라인 카메라 PYROLINE
PYROLINE은 산업 및 연구 분야에서 온도 프로파일을 비접촉 방식으로 측정하기 위한 고품질·장수명 고정식 적외선 라인 카메라 시리즈입니다. 측정 과제의 최적 해결을 위해 다양한 온도 범위와 스펙트럼 범위의 모델을 제공합니다. 또한 여러 하우징 옵션과 용도별 렌즈를 선택할 수 있습니다. DIAS의 모든 PYROLINE 적외선 라인 카메라는 독일에서 개발 및 제조됩니다. 산업 현장의 연속 운전에 적합하며 견고한 구조를 갖추고 있습니다. 별도의 기계식 스캔 장치 없이도 열화상 시스템을 구성할 수 있습니다.
라인 스캐너 대비 적외선 라인 카메라의 장점
- 광기계식 스캐너가 필요 없음
- 초당 최대 2000 라인의 높은 측정 속도
- 비냉각식 적외선 센서 어레이 사용
- 모든 측정 지점의 동시 측정
요구 조건에 적합한 적외선 라인 카메라는?
적용 분야에 따라 PYROLINE 적외선 라인 카메라는 서로 다른 온도 범위, 스펙트럼 범위 및 하우징 옵션으로 제공됩니다. 카메라는 모델에 따라 128, 256 또는 512 측정 포인트를 지원합니다.
기본 제공 초점 렌즈 외에도, 교환식 렌즈를 포함한 다양한 렌즈 옵션을 사용할 수 있어 측정 대상, 측정 영역 크기, 측정 거리에 따라 카메라를 최적으로 조정할 수 있습니다.
측정 주파수는 8 ms, 4 ms 또는 1 ms의 응답 시간에 따라 256 Hz, 512 Hz 또는 2000 Hz입니다. 아래는 적외선 라인 카메라 시리즈 및 모델 개요입니다.
128 픽셀 라인 카메라
| 카메라 모델 | 온도 범위 | 측정 주파수 | 스펙트럼 범위 | 적용 예 |
|---|---|---|---|---|
| PYROLINE 128L / PYROLINE 128L compact | 0 °C ~ 80 °C 50 °C ~ 550 °C |
256 Hz 256 Hz, 512 Hz |
8 µm ~ 14 µm | 목재, 종이, 합성 소재, 고무, 벌크 소재, 건축 자재, 섬유, 식품 |
| PYROLINE 128M / PYROLINE 128M compact | 300 °C ~ 800 °C 450 °C ~ 1250 °C |
256 Hz | 3 µm ~ 5 µm | 건축 자재, 점토, 벽돌, 금속, 강재, 비철금속, 압연강 |
| PYROLINE 128GS / PYROLINE 128G | 250 °C ~ 800 °C 450 °C ~ 1250 °C |
256 Hz | 4.8 µm ~ 5.2 µm | 유리: 판유리, 용기 유리, 유리병, 유리 용융물 |
256 픽셀 라인 카메라
| 카메라 모델 | 온도 범위 | 측정 주파수 | 스펙트럼 범위 | 적용 예 |
|---|---|---|---|---|
| PYROLINE 256L | 50 °C ~ 550 °C 150 °C ~ 800 °C |
256 Hz 512 Hz |
8 µm ~ 14 µm | 비금속, 코팅 금속 |
| PYROLINE 256M | 450 °C ~ 1250 °C | 256 Hz | 3 µm ~ 5 µm | 세라믹, 금속 |
| PYROLINE 256G | 450 °C ~ 1250 °C | 256 Hz | 4.8 µm ~ 5.2 µm | 유리 표면 |
512 픽셀 라인 카메라
| 카메라 모델 | 온도 범위 | 측정 주파수 | 스펙트럼 범위 | 적용 예 |
|---|---|---|---|---|
| PYROLINE 512N | 600 °C ~ 1500 °C 옵션: 1400 °C ~ 3000 °C |
256 Hz | 0.8 µm ~ 1.1 µm | 금속: 강, 스테인리스강, 강판 |
| PYROLINE HS 512N | 600 °C ~ 1500 °C 옵션: 1400 °C ~ 3000 °C |
2000 Hz | 0.8 µm ~ 1.1 µm | 금속, 세라믹, 흑연 |

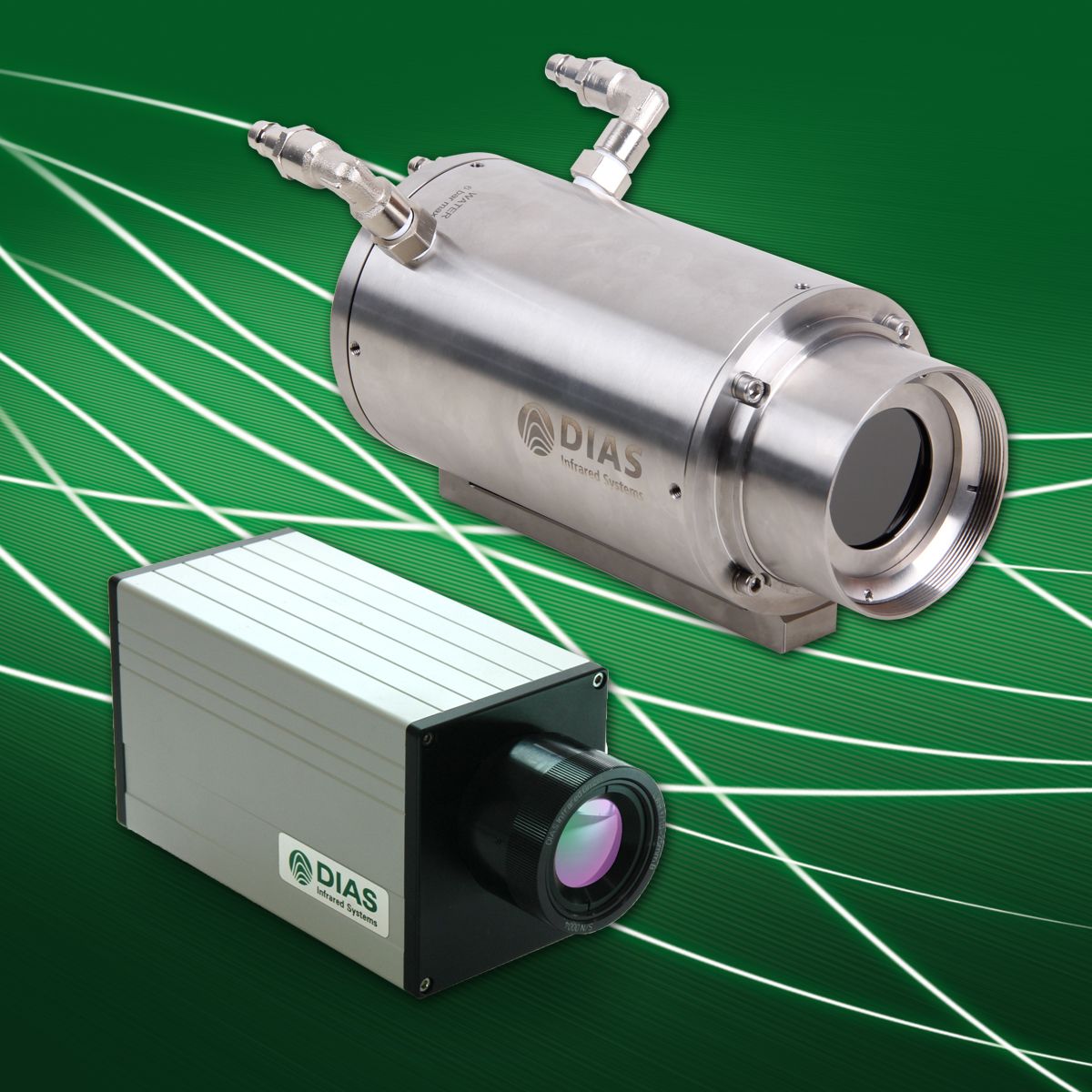

하우징 옵션: compact 및 protection
PYROLINE compact 적외선 라인 카메라 시리즈
범용 적외선 라인 카메라 시리즈 PYROLINE compact는 컴팩트한 외형 치수의 고정식 카메라 시리즈로, 온도 프로파일의 정밀 측정을 지원합니다.
PYROLINE protection 적외선 라인 카메라 시리즈
Protection 하우징 버전은 에어 퍼지와 보호창을 갖춘 IP65 등급 스테인리스 스틸 산업용 보호 하우징에 카메라를 장착한 구성입니다. 이 구성은 최대 150 °C의 주변 온도 환경에서도 측정이 가능합니다.
특수 하우징
특수 적용 분야를 위한 추가 하우징 옵션도 제공됩니다. 예를 들어 ATEX 방폭 하우징, 내후성 하우징, 팬틸트 헤드 적용 구성 등이 있습니다.
다양한 적용 분야
DIAS 적외선 라인 카메라는 가시광 스펙트럼만큼이나 다양한 분야에 적용할 수 있습니다. 공정 내 온도가 중요한 역할을 하는 모든 현장에 DIAS 카메라를 통합할 수 있습니다.
다양한 하우징 및 광학계와 더불어 복잡한 측정 과제도 해결할 수 있습니다. DIAS의 PYROLINE 카메라는 다음과 같은 분야에서 공정 자동화, 공정 모니터링, 품질 관리 용도로 사용됩니다.
- 목재 및 제지
- 플라스틱 및 고무
- 벌크 및 건축 자재
- 섬유
- 식품
- 유리
- 금속
DIAS 적외선 카메라용 액세서리
- 전원 공급 박스
- I/O 박스
시스템 구성 예시
- 표준 시스템 구성
- 독립형 운전
- 산업용 애플리케이션
- PLC 연동 시스템 솔루션
