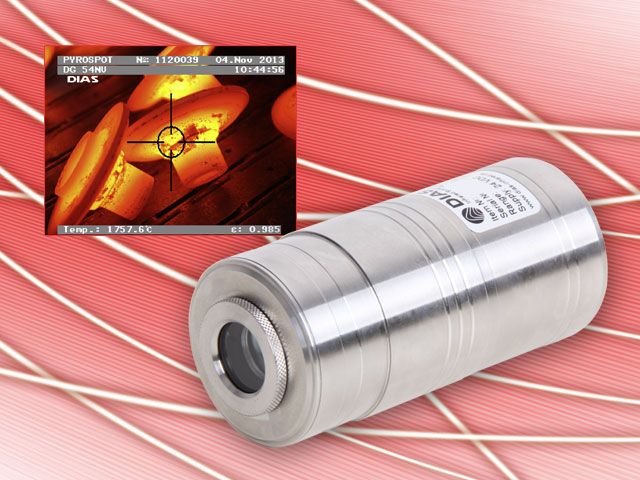

PYROSPOT Series 54 — 고정밀(High-Precision) 파이로미터
PYROSPOT 시리즈 54 디지털 파이로미터는 독일에서 개발 및 제조되었으며,
산업 및 연구 환경에서의 연속적인 고온 비접촉 측정(Continuous Operation) 에 최적화되어 있습니다.
다양한 온도 및 분광 범위(Spectral Range) 구성이 제공되며,
하드웨어 및 소프트웨어 조정을 포함한 맞춤형(Customized) 시스템 설계가 가능합니다.
PYROSPOT Series 54의 주요 특징
- 온도 측정 범위 — 200 °C ~ 3000 °C
- 응답 속도 t₉₅ — 2 ms부터
- 고정 광학계(Fixed Optics) — 최소 타깃 크기 0.7 mm 이하
- 조준 옵션(Aiming Options) — 조준 레이저, 통합 컬러 비디오 카메라, 렌즈 투시식(Through-Lens)
- 비율형 파이로미터(Ratio Pyrometer) — 방사율 변화에 거의 영향을 받지 않는 정확한 측정
- 특수 응용 버전(Special Versions) — 연소 플랜트, 화염, 액체 금속 등 고온 환경 측정용
- 콤팩트 스테인리스 스틸 하우징(Stainless Steel Housing) — IP65 등급
- 출력 신호(Temperature Linear Output) — 0/4~20 mA
- RS-485(Modbus RTU) 인터페이스 — 기존 측정/제어 시스템에 용이한 통합
- 최대/최소 온도 저장 기능(Maximum/Minimum Value Storage)
- 전기 절연형 스위칭 출력(Galvanically Isolated Switching Output)
모델 요약 (Models at a Glance)
| 모델명 | 분광 범위 (Spectral Range) | 온도 범위 (Temperature Range) | 조준 방식 (Aiming) |
|---|---|---|---|
| DS 54NS | 약 0.55 µm | 1000–2500 °C | Through-Lens Sighting |
| DS 54NVS | 약 0.55 µm | 1000–2500 °C | Color Video Camera |
| DS 54N | 0.8–1.1 µm | 550–3000 °C | Laser 또는 Through-Lens |
| DS 54NV | 0.8–1.1 µm | 550–3000 °C | Color Video Camera |
| DG 54N | 1.5–1.8 µm | 200–2500 °C | Laser 또는 Through-Lens |
| DG 54NV | 1.5–1.8 µm | 200–2500 °C | Color Video Camera |
| DG 54NH | 약 1.86 µm | 500–2500 °C | Through-Lens Sighting |
| DG 54NHV | 약 1.86 µm | 500–2500 °C | Color Video Camera |
비율형 파이로미터 및 연소 챔버용 모델
(Ratio Pyrometers and Pyrometers for Combustion Chambers)
| 모델명 | 분광 범위 (Spectral Range) | 온도 범위 (Temperature Range) | 조준 방식 (Aiming) |
|---|---|---|---|
| DSR 54N | 0.7–1.1 µm | 500–3000 °C | Laser 또는 Through-Lens |
| DSR 54NV | 0.7–1.1 µm | 500–3000 °C | Color Video Camera |
| DSR 54NH | 0.7–1.1 µm | 700–2500 °C | Laser 또는 Through-Lens |
| DSR 54NHV | 0.7–1.1 µm | 700–2500 °C | Color Video Camera |
사용 가능한 액세서리 (Accessories Available)
- 휴대형 프로그래밍 장치 (DHP 1040)
- DIAS PYROSPOT 파이로미터 연결 세트
- 디스플레이 및 제어 유닛 — DCU 400, DCU 200
- 디지털 디스플레이 — DD 200 / DD 210
- Windows® 소프트웨어 — PYROSOFT Spot, PYROSOFT Spot Pro
- 기계식 액세서리 및 조합 예시 (Mechanical Accessories and Combinations)
