Sample Stages

광학 스테이지는 평평한 기판의 반사 및 투과 측정을 위한 다목적 액세서리입니다. 단일점 반사 측정용 버전과 다점 반사 및 투과 측정용 버전을 사용할 수 있습니다. 이러한 견고하고 신뢰할 수 있는 도구는 샘플링 설정에서 파이버 및 프로브 위치를 유지하는 데 특히 효과적입니다.

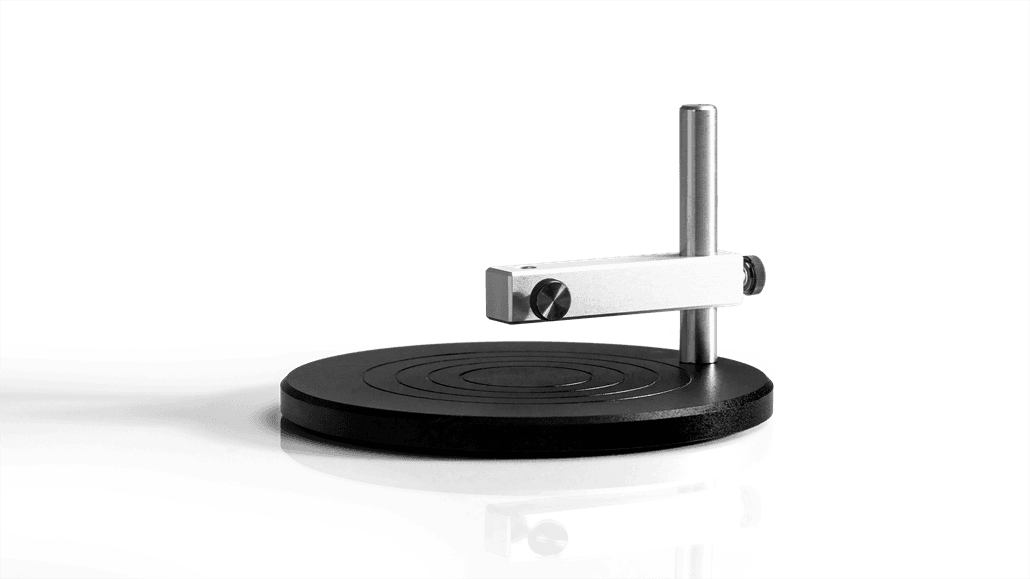

STAGE (단일 지점 반사 스테이지)

단일 지점 고정 반사율 측정용 컴팩트 스테이지로 고체, 유리, 플라스틱 등 다양한 평면 샘플의 단일 지점 반사율(Reflectance)을 신속하고 정확하게 측정하기 위해 설계된 정밀 샘플링 스테이지

STAGE 특징

• 6.35 mm (1/4인치) 외경 반사 프로브(Reflection Probe)를 90° 수직 고정하는 정밀 블록 구조
• 광섬유 및 프로브의 위치 안정성을 유지하여 재현성 높은 스펙트럼 데이터 확보
• 알루미늄 하우징 기반의 견고하고 내구성 뛰어난 모듈형 산화 처리 외장

STAGE-RTL-T (다목적 반사/투과 샘플링 시스템)

레일 조절식 다목적 반사·투과 광학 측정 스테이지로, 반사율(Reflectance)과 투과율(Transmittance) 측정을 모두 지원하며, 레일을 통해 높이와 광학 소자 위치를 자유롭게 조절할 수 있는 다기능 광학 샘플링 시스템

STAGE-RTL-T 특징

• 동일 스테이지에서 정방향 반사, 역방향 반사(Upside Down), 투과 측정 모드 전환 지원
• 두 개의 74-UV 콜리메이팅 렌즈를 장착하여 90° 정밀 투과율 측정 구성 가능
• 최대 400 mm 레일 높이 조절을 통한 다양한 두께의 샘플 대응
• 주변 광 간섭 및 후방 반사 방지를 위한 라이트 트랩(Light Trap) 모듈 포함
• 지름 152.4 mm 대형 샘플 홀더를 적용하여 실리콘 웨이퍼, 금속 판재, 플라스틱 기판 지원
