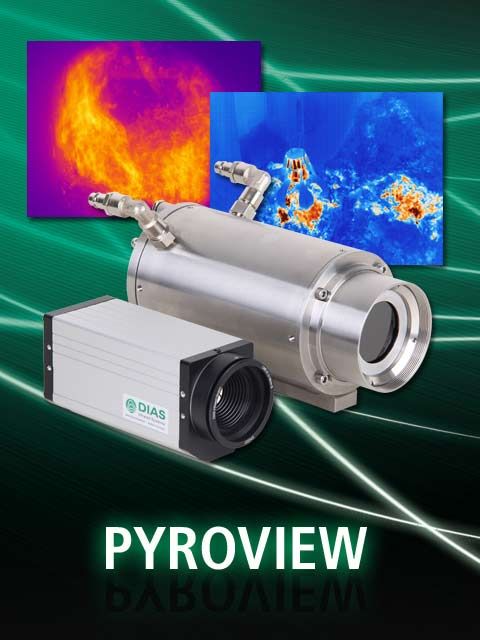

PYROVIEW 640F

열화상 카메라

열화상 카메라는 비접촉식 온도 측정과 정지 또는 이동 중인 측정 대상의 2차원 온도 분포 검출에 사용되며, 높은 열해상도를 제공합니다. DIAS는 오랜 열화상 기술 경험을 바탕으로 고정식 열화상 카메라 시리즈인 PYROVIEW를 개발했습니다.

이 장비들은 내구성이 뛰어나고 견고하며, 산업 현장의 연속 운전에 적합합니다. DIAS의 적외선 카메라는 공정 제어 및 모니터링, 품질 관리, 조기 화재 감지는 물론 연구개발 분야의 측정 작업에도 활용됩니다.

고객 요구에 대응할 수 있도록 다양한 고정식 열화상 카메라 라인업을 제공합니다.

적외선 카메라는 어떤 스펙트럼 범위를 선택해야 하는가?

방사율 오차로 인한 온도 측정 오차를 최소화하려면 가능한 짧은 파장 대역에서 측정하는 것이 바람직합니다.

더 자세한 내용은 다음 링크를 참조하세요 : 방사율이 비접촉 온도 측정에 미치는 영향

아래 표는 DIAS 적외선 카메라의 다양한 재료, 권장 온도 범위, 스펙트럼 범위 및 적용 예시를 정리한 것입니다.

재료	온도 범위	스펙트럼 범위	단축 코드
비금속, 코팅 금속	-20 °C ~ 500 °C	8 µm ~ 14 µm	L
유리 표면	300 °C ~ 700 °C	4.8 µm ~ 5.2 µm	G
화염 및 연소가스를 통한 측정	600 °C ~ 1250 °C	약 3.9 µm	F
세라믹, 금속	200 °C ~ 500 °C	3 µm ~ 5 µm	M
금속, 세라믹, 흑연	300 °C ~ 750 °C	1.4 µm ~ 1.6 µm	S
금속, 용융 유리	600 °C ~ 3000 °C	0.8 µm ~ 1.1 µm	N

---

요구 조건에 적합한 고정식 적외선 카메라는?

열화상 카메라는 적용 분야에 따라 열해상도, 공간 해상도, 스펙트럼 범위, 측정 온도 범위가 서로 다른 모델로 제공됩니다. 또한 설치 환경에 맞춰 다양한 하우징 옵션도 선택할 수 있습니다.

기본 제공 초점 렌즈 외에도, 교환식 렌즈를 포함한 다양한 렌즈 옵션을 사용할 수 있어 측정 대상, 측정 영역 크기, 측정 거리에 따라 카메라를 최적으로 조정할 수 있습니다.

아래는 고정식 적외선 카메라 모델 개요입니다.

카메라 모델	픽셀	온도 범위	스펙트럼 범위
PYROVIEW 380L	384 × 288	-20 °C ~ 120 °C 및 50 °C ~ 500 °C	8 µm ~ 14 µm
PYROVIEW 640L	640 × 480	-20 °C ~ 120 °C 및 50 °C ~ 500 °C	8 µm ~ 14 µm
PYROVIEW 640M	640 × 480	200 °C ~ 500 °C	3 µm ~ 5 µm
PYROVIEW 640G	640 × 480	300 °C ~ 700 °C	4.8 µm ~ 5.2 µm
PYROVIEW 640F	640 × 480	600 °C ~ 1250 °C	약 3.9 µm
PYROVIEW 512S	512 × 408	300 °C ~ 750 °C	1.4 µm ~ 1.6 µm
PYROVIEW 512N	512 × 384	600 °C ~ 1500 °C 또는 1400 °C ~ 3000 °C	0.8 µm ~ 1.1 µm
PYROVIEW 768N	768 × 576	600 °C ~ 1500 °C 또는 1400 °C ~ 3000 °C	0.8 µm ~ 1.1 µm
PYROVIEW 1600N	1600 × 1200	650 °C ~ 900 °C, 750 °C ~ 1100 °C, 850 °C ~ 1300 °C, 900 °C ~ 1400 °C, 950 °C ~ 1500 °C 또는 1100 °C ~ 1800 °C	0.8 µm ~ 0.9 µm
PYROVIEW 1920N	1920 × 1080	650 °C ~ 900 °C, 750 °C ~ 1100 °C, 850 °C ~ 1300 °C, 900 °C ~ 1400 °C, 950 °C ~ 1500 °C 또는 1100 °C ~ 1800 °C	0.8 µm ~ 0.9 µm

---

고정식 적외선 카메라 — 하우징 옵션

PYROVIEW compact+ 적외선 카메라 시리즈

산업용 열화상 카메라 시리즈 **PYROVIEW compact+**는 고정 설치용 장비입니다. 컴팩트한 외형 치수의 하우징으로 측정 대상의 온도 분포를 검출할 수 있습니다.

PYROVIEW protection 적외선 카메라 시리즈

Protection 하우징 버전은 에어 퍼지, 수냉식 구조 및 보호창을 갖춘 IP65 등급 하우징에 카메라를 장착한 구성입니다. 이 구성은 최대 150 °C의 주변 온도 환경에서도 측정이 가능합니다.

특수 하우징

특수 적용 분야를 위한 추가 하우징 옵션도 제공됩니다. 예를 들어 ATEX 방폭 하우징, 내후성 하우징, 팬틸트 헤드 적용 구성 등이 있습니다.

---

다양한 적용 분야

DIAS 적외선 카메라의 적용 분야는 매우 광범위합니다. 공정 내 온도가 중요한 역할을 하는 모든 현장에 DIAS 카메라를 적용할 수 있습니다.

다양한 하우징 옵션, 광학계 및 통합 시스템 솔루션을 통해 복잡한 측정 과제도 해결할 수 있습니다. DIAS의 PYROVIEW 카메라는 다음과 같은 분야에서 활용됩니다.

• 철강 산업, 유리 산업 또는 시멘트 생산 공정의 품질 관리
• 반도체 생산 및 태양광 산업용 웨이퍼 제조의 공정 자동화 및 공정 제어
• 재료의 비파괴 검사, 수의학 분야 연구 등 연구개발 프로젝트
• 저장 건물, 산림, 도시 환경에서의 조기 화재 감지
• 도로 터널 내 교통 제어
• 야금 공정의 공정 제어
• 전기 장비 검사
• 열교 부위 분석 및 벽체의 취약 부위 위치 파악을 위한 건축물 열화상 진단
