제품 설명

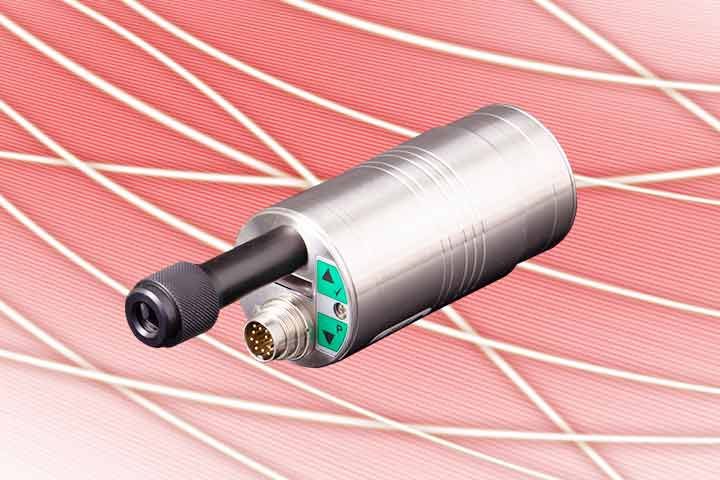

PYROSPOT Series 55 — 모터 포커스(Motor Focus) 기능을 갖춘 고성능 파이로미터
PYROSPOT 시리즈 55 디지털 파이로미터는 독일에서 개발 및 제조된
산업용 연속 운전(Industrial Continuous Operation) 용 고정밀 비접촉 온도 측정 장비입니다.
이 장비는 철강 및 금속 산업(Steel and Metal Industry), 로(furnace) 및 열처리 설비,
납땜 및 용접(Soldering and Welding) 장비, 세라믹 산업(Ceramic Industry) 등
고온 환경에서의 정밀 측정에 최적화되어 있습니다.
하드웨어 및 소프트웨어 수정(Customized Modifications)이 가능하여
다양한 응용 환경에 맞는 유연한 통합이 가능합니다.
다양한 조준 옵션 (Sighting Options)
- Through-Lens Sighting (렌즈 투시식 조준)
- Laser Aiming Light (레이저 조준 라이트)
- Video Aiming (통합 컬러 비디오 카메라 조준)
PYROSPOT Series 55의 주요 특징
- 온도 측정 범위 — 75 °C ~ 3000 °C
- 응답 속도 t₉₅ — 2 ms부터
- 모터 포커스(Motor Focus) 기능 — 8단계 전자 제어식 초점 조정, 외부 이동 부품 없음
- 고정 및 가변 광학계(Fixed/Vario Optics) 구성
- 후면 조작 패널 — 디스플레이 및 파라미터 설정 버튼 내장
- 조준 옵션(Aiming Options) — 레이저 라이트, 컬러 비디오 카메라, 또는 렌즈 투시식
- 비율형 파이로미터(Ratio Pyrometer) — 방사율 변화에 거의 영향을 받지 않는 안정적 측정
- 스테인리스 스틸 하우징(Stainless Steel Housing) — IP65 등급, 내구성 강화 설계
- 출력 인터페이스 — 0/4~20 mA 선형 출력
- RS-485(Modbus RTU) 통신 지원 — 기존 제어 시스템에 손쉬운 통합
- 최대/최소 온도 저장 기능(Maximum/Minimum Value Storage)
- 전기 절연형 스위칭 출력(Galvanically Isolated Switching Output)
모델 요약 (Models at a Glance)
| 모델명 | 분광 범위 (Spectral Range) | 온도 측정 범위 (Temperature Range) | 조준 방식 (Aiming) |
|---|---|---|---|
| DS 55N | 0.8–1.1 µm | 550–3000 °C | Laser 또는 Through-Lens |
| DS 55NV | 0.8–1.1 µm | 550–3000 °C | Color Video Camera |
| DG 55N | 1.5–1.8 µm | 200–2500 °C | Laser 또는 Through-Lens |
| DG 55NV | 1.5–1.8 µm | 200–2500 °C | Color Video Camera |
| DGE 55N | 2.0–2.6 µm | 75–2200 °C | Laser 또는 Through-Lens |
비율형 파이로미터 (Ratio Pyrometers)
| 모델명 | 분광 범위 (Spectral Range) | 온도 측정 범위 (Temperature Range) | 조준 방식 (Aiming) |
|---|---|---|---|
| DSR 55N | 0.7–1.1 µm | 500–3000 °C | Laser 또는 Through-Lens |
| DSR 55NV | 0.7–1.1 µm | 500–3000 °C | Color Video Camera |
| DGR 55N | 1.5–1.9 µm | 300–2300 °C | Laser 또는 Through-Lens |
| DGR 55NV | 1.5–1.9 µm | 300–2300 °C | Color Video Camera |
사용 가능한 액세서리 (Accessories Available)
- 휴대형 프로그래밍 장치 — DHP 1040
- DIAS PYROSPOT 파이로미터 연결 세트
- 디스플레이 및 제어 유닛 — DCU 400
- 디지털 디스플레이 — DD 200 / DD 210
- Windows® 소프트웨어 — PYROSOFT Spot, PYROSOFT Spot Pro
- 기계식 액세서리 및 조합 예시 (Mechanical Accessories and Combinations)
