OceanView에서 흡광도 측정 설정 빠르게 시작하기

OceanView에서 흡광도(absorbance) 측정을 처음 설정할 때는 하드웨어 상태, 기준 측정, 신호 포화 여부, 데이터 저장 조건을 차례로 확인하는 것이 중요합니다. Ocean Optics는 OceanView에서 흡광도 측정을 빠르게 시작하기 위한 기본 절차를 정리했습니다.

빠른 설정 순서

흡광도 측정의 기본 흐름은 다음과 같습니다.

적분 시간(integration time)을 조정해 신호가 포화되지 않도록 설정합니다.
박스카(boxcar)와 평균화(averaging)는 초기값으로 약 5 수준에서 시작합니다.
광원을 켜고 블랭크(blank) 시료를 넣은 상태에서 라이트 레퍼런스(light reference)를 저장합니다.
광원을 차단하거나 끈 상태에서 다크 레퍼런스(dark reference)를 저장합니다.
흡광도 그래프는 필요에 따라 자동 스케일 또는 수동 축 설정으로 확인합니다.
파일 저장 설정을 지정한 뒤 저장 버튼으로 데이터를 기록합니다.

측정 전 하드웨어 확인

큐벳 홀더, 프로브 또는 투과 측정용 마운트를 사용하는 경우 OceanView를 열기 전에 광학계가 안정적으로 구성되어 있는지 먼저 확인해야 합니다.

기본 확인 항목은 다음과 같습니다.

각 구성품 사이의 파이버 연결이 단단히 체결되어 있어야 합니다.
광학 경로가 안정적이며 측정 중 움직이지 않아야 합니다.

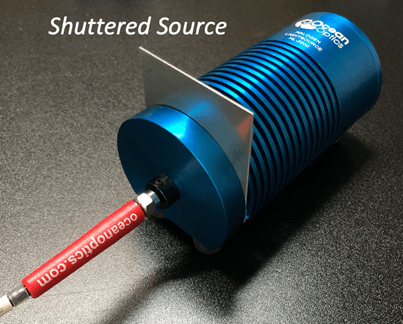

광학계를 건드리지 않고 광원을 차단하거나 끌 수 있어야 합니다.

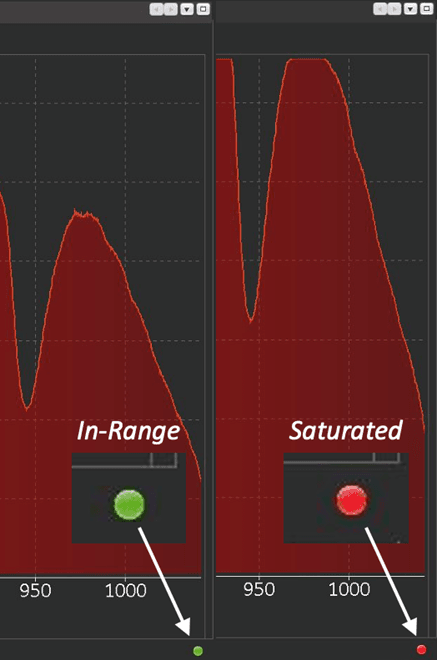

OceanView를 실행한 뒤 Quick View를 선택하면 분광기가 정상 인식된 경우 실시간 스펙트럼과 함께 창 오른쪽 아래에 상태 표시 원이 나타납니다. 녹색은 신호가 측정 범위 안에 있음을 의미하고, 빨간색은 신호가 포화되었음을 나타냅니다.

Absorbance Wizard 선택

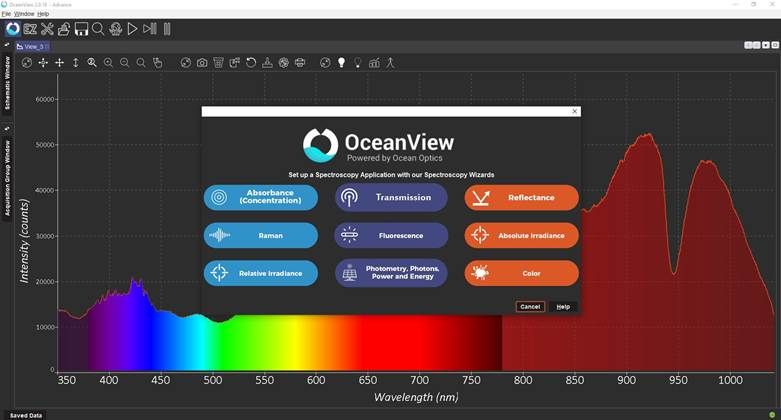

OceanView 왼쪽 위의 아이콘을 눌러 Wizard 메뉴를 열고 Absorbance를 선택합니다. 이후 첫 번째 옵션인 Absorbance Only를 선택하고 다음 단계로 이동합니다.

블랭크 시료 노출

광원을 켠 뒤 시스템을 블랭크 시료에 노출합니다. 큐벳이나 액체 셀을 사용하는 경우 일반적으로 증류수 또는 분석 대상 성분이 없는 용매가 블랭크가 됩니다. 반사 프로브를 사용하는 경우에는 PTFE와 같은 백색 기준 표준(white reference standard)을 사용할 수 있습니다.

적분 시간과 포화 방지

기본 적분 시간이 너무 길면 신호가 그래프 상단에서 잘리며 포화될 수 있습니다. 이때 상태 표시 원이 빨간색으로 바뀌며, 적분 시간을 줄이거나 광원을 감쇠해야 합니다.

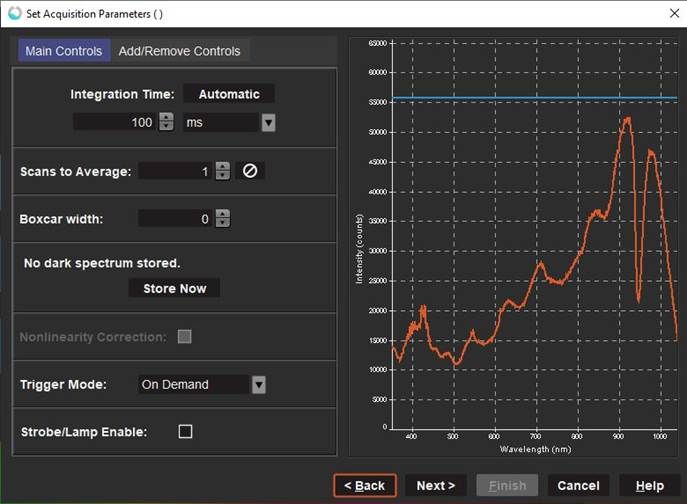

그래프의 파란 수평선은 포화 수준의 약 85%를 나타내며, 최대 신호가 이 선 근처에 오도록 맞추는 것이 좋은 기준입니다. 적분 시간을 낮춰도 충분하지 않다면 내장 감쇠기, FVA-UV와 같은 인라인 감쇠기, 또는 임시 광 감쇠 방법을 사용할 수 있습니다. 단, 측정 셋업을 움직이지 않도록 주의해야 합니다.

박스카와 평균화 설정

같은 화면에서 평활화와 평균화 조건을 설정합니다. 박스카는 수평 방향 평활화에 해당하므로 값이 높아질수록 추세선이 부드러워집니다. 값이 너무 낮으면 노이즈가 크게 보이고, 너무 높으면 날카로운 피크가 둔화될 수 있습니다. UV-VIS 장비에서는 보통 5-10 범위가 안전한 시작점입니다.

총 스캔 시간은 적분 시간과 평균화 횟수의 곱으로 볼 수 있습니다.

$Total Scan Time = Integration Time \times Averaging$

예를 들어 적분 시간이 $5,\mathrm{ms}$이면 평균 20회를 적용해도 약 $10,\mathrm{Hz}$ 속도로 갱신할 수 있습니다. 반대로 적분 시간이 $1,\mathrm{s}$일 때 평균 20회를 적용하면 한 번의 스캔에 20초가 걸립니다.

라이트 레퍼런스와 다크 레퍼런스 저장

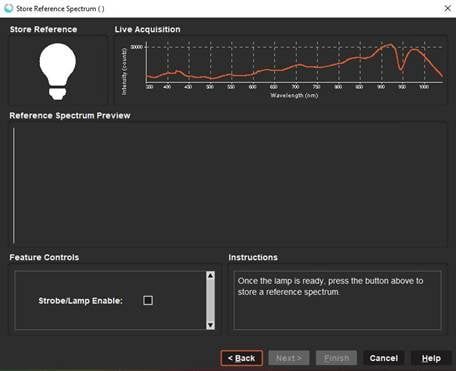

신호가 부드럽고 파란 선 아래에 머무르면 다음 단계로 이동합니다. 광원을 켠 상태에서 블랭크 시료를 그대로 두고 흰색 전구 아이콘을 눌러 라이트 레퍼런스를 저장합니다.

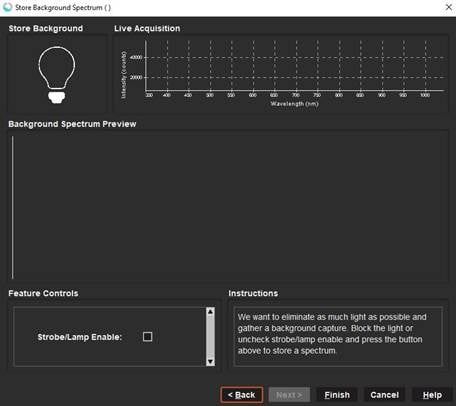

이후 광원이 분광기에 도달하지 않도록 차단하거나 광원을 끄고, 검은색 전구 아이콘을 눌러 다크 레퍼런스를 저장합니다. 완료하면 OceanView는 Absorbance View 탭을 표시합니다.

흡광도 그래프 조정

숫자가 표시된 돋보기 아이콘을 선택하면 그래프 축을 수동으로 설정할 수 있습니다. 특정 파장 범위를 보고 싶은 경우가 아니라면 x축은 그대로 두고, y축은 약 -0.5에서 2.0까지로 시작하면 흡광도 변화를 보기 쉽습니다.

실제 시료를 넣은 뒤에는 위/아래 화살표 아이콘을 사용해 현재 데이터 기준으로 y축을 자동 조정할 수 있습니다. 이렇게 하면 파장 범위를 바꾸지 않고도 흡광도 변화만 빠르게 확인할 수 있습니다.

흡광도 데이터 저장

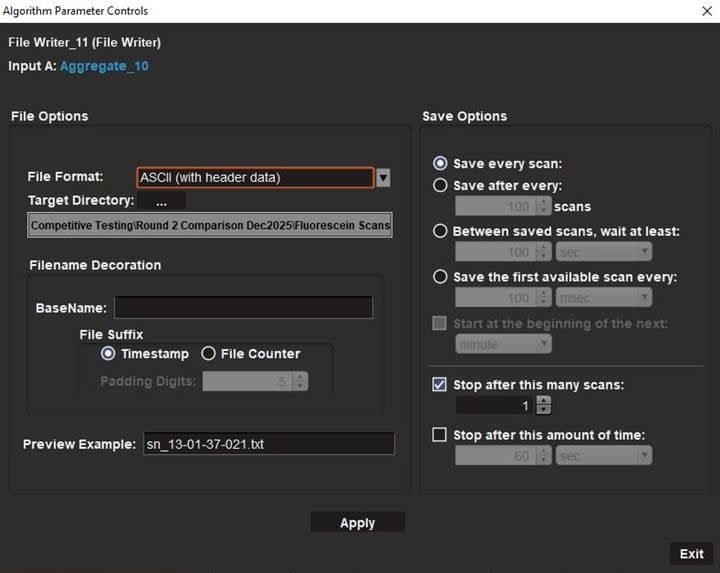

그래프 상단의 기어 아이콘을 눌러 File Saving Parameters를 열고 저장 위치, 기본 파일명, 파일 형식, 저장 방식을 설정합니다. 대부분의 기본 측정에서는 단일 스캔 저장 모드가 적합합니다.

설정을 적용한 뒤 창을 닫고 다운로드 아이콘을 누르면 해당 조건으로 파일이 저장됩니다. 저장된 파일은 Excel 등에서 열 수 있으며, 왼쪽 열에는 파장, 오른쪽 열에는 흡광도 값이 기록됩니다. 같은 저장 절차를 원래의 intensity 그래프에서 수행하면 흡광도 값이 아니라 intensity 값이 저장됩니다.

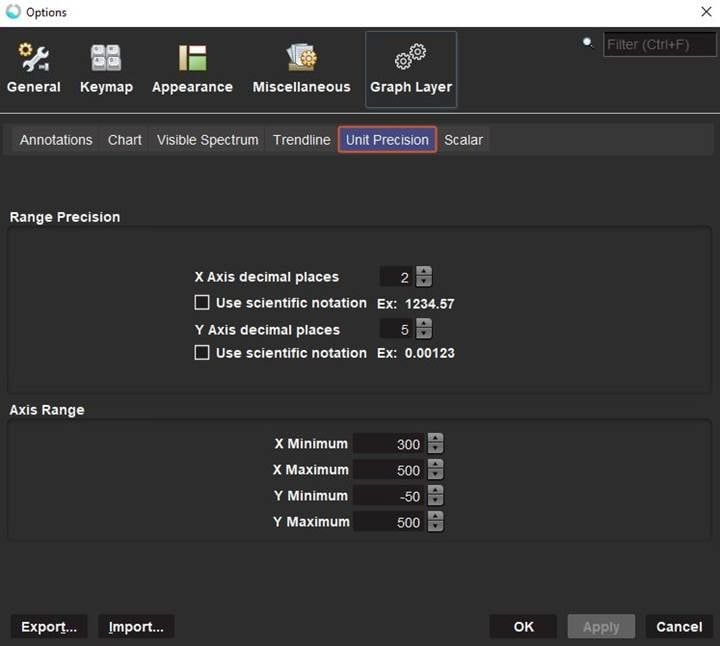

데이터 표시 형식을 더 세밀하게 조정하려면 그래프 내부에서 마우스 오른쪽 버튼을 누르고 Graph Layer Options를 열면 됩니다. 여기에서 소수점 자릿수, 글꼴 크기, 색상 등 표시 옵션을 조정할 수 있습니다.

이 절차를 따르면 OceanView에서 흡광도 측정을 시작하기 위한 기본 기준 측정, 포화 방지, 그래프 확인, 데이터 저장까지의 흐름을 빠르게 구성할 수 있습니다. 이후에는 베이스라인, 스트립 차트, 피크 분석 등 고급 기능을 추가로 활용할 수 있습니다.
