OceanView 복사휘도 측정 설정 빠른 시작 가이드

OceanView에서 복사휘도(radiance) 측정을 준비하려면 측정 위저드 선택, 보정 파일 적용, 배경 스펙트럼 저장, 입체각 입력, 표시 단위 조정이 순서대로 필요합니다. 이 가이드는 OceanView의 Photometry, Photons, Power and Energy 위저드를 기준으로 복사휘도 측정을 빠르게 구성하는 절차를 정리합니다.

준비 항목

측정을 시작하기 전에 다음 항목을 준비합니다.

분광기
보정 파일
광섬유 및 샘플링 액세서리

OceanView 위저드 실행

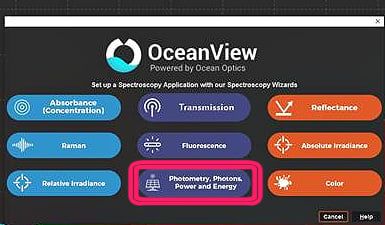

OceanView 화면 왼쪽 위의 아이콘을 클릭해 위저드 메뉴를 열고 Photometry, Photons, Power and Energy를 선택합니다.

획득 조건 설정

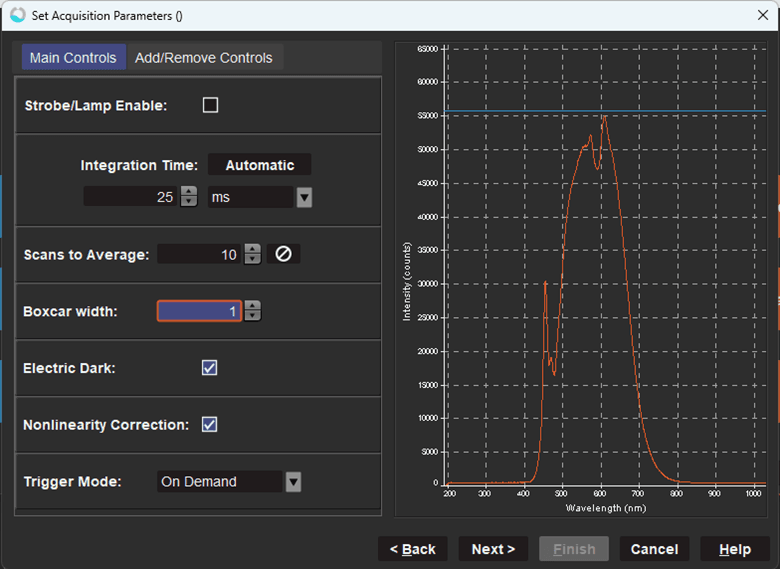

먼저 New Absolute Irradiance Processing을 선택한 뒤 Next를 클릭합니다. 이후 신호가 적절하게 확보되도록 획득 파라미터를 설정하고 다음 단계로 이동합니다.

보정 파일 불러오기

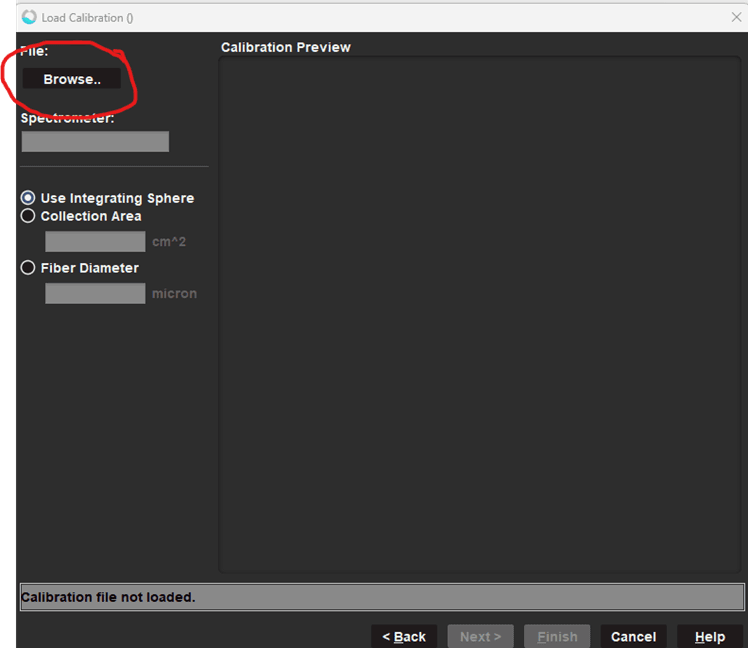

보정 단계에서는 Get Irradiance Calibration from File을 선택하고 Next를 클릭합니다. 이어 Browse를 눌러 사용할 보정 파일을 지정합니다.

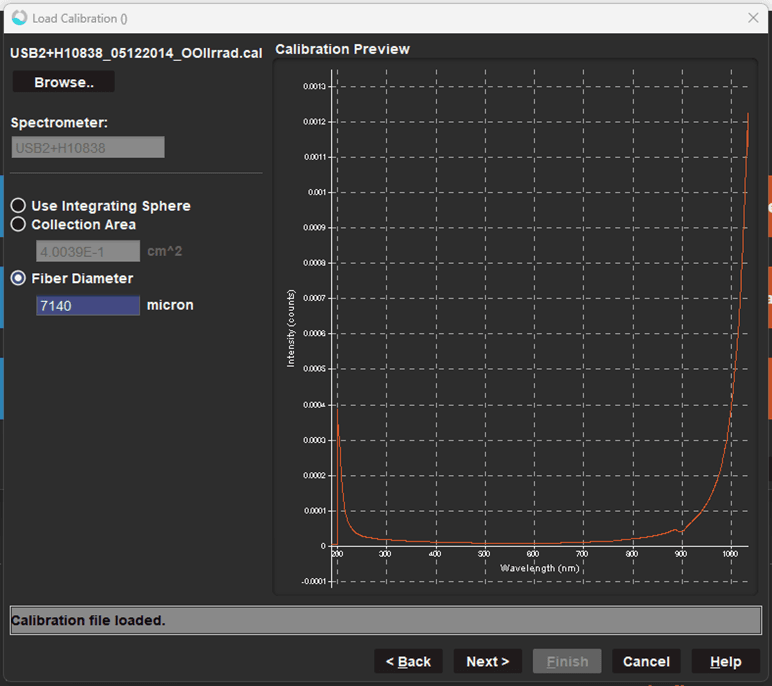

보정 파일을 열면 OceanView가 컬렉션 면적(Collection Area) 또는 광섬유 직경(Fiber Diameter) 필드를 자동으로 채우고 보정 미리보기를 표시합니다. 값을 확인한 뒤 다음 단계로 진행합니다.

배경 스펙트럼 저장

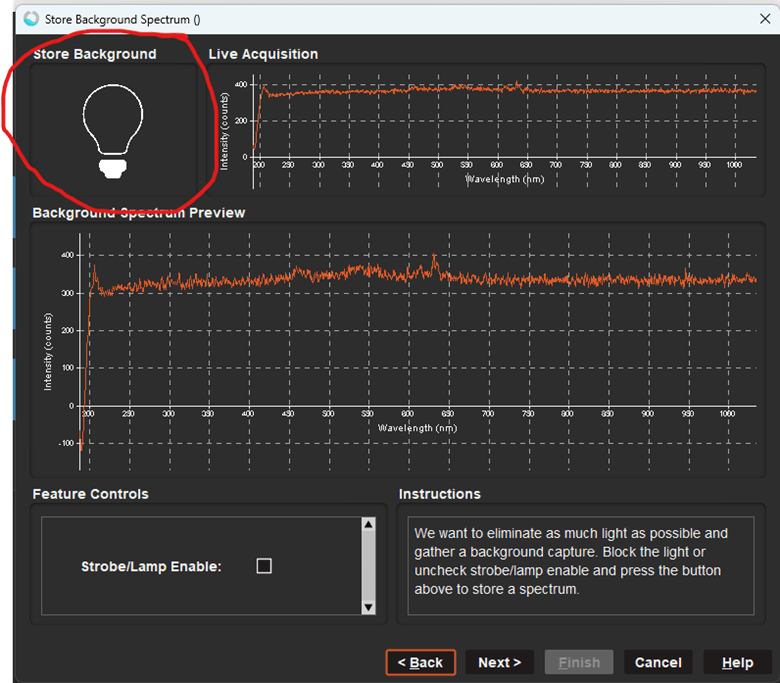

어두운 전구 아이콘으로 표시된 Store Background를 클릭해 암전 상태의 배경 측정을 저장합니다. Background Spectrum Preview에 배경 스펙트럼이 표시되면 Next를 클릭합니다.

계산 항목과 적분 설정 선택

필요한 계산 항목의 체크박스를 선택한 뒤 다음 단계로 이동합니다. 예제에서는 전체 절차를 보여주기 위해 두 항목을 모두 선택하지만, 실제 측정에서는 필요한 계산만 선택하면 됩니다.

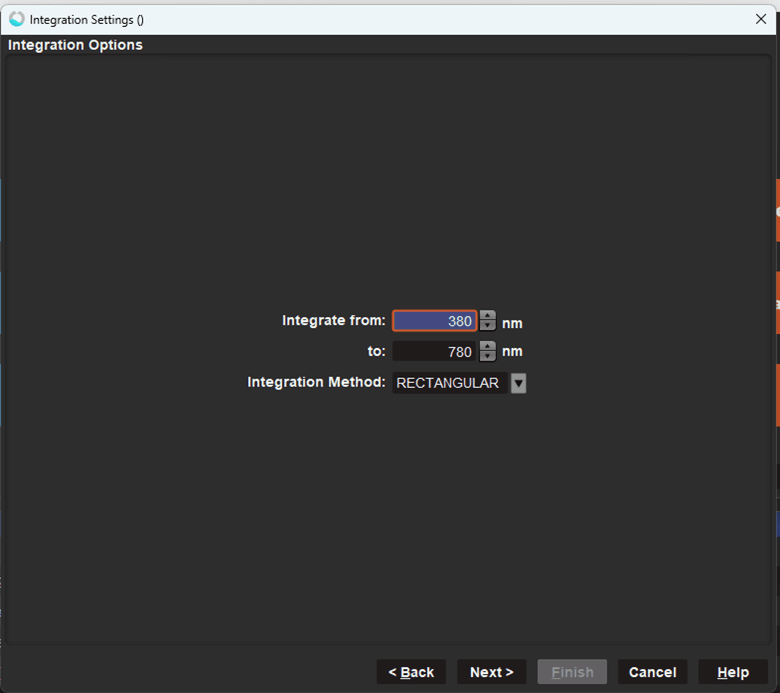

파워, 에너지, 광자 수 등 적분 강도(integrated intensities)를 계산하는 경우에는 적분할 파장 범위와 적분 방법을 지정합니다. 이 옵션은 적분 강도 계산 항목을 선택했을 때 표시됩니다.

입체각 입력

복사휘도 계산에서는 입체각(solid angle) 설정이 중요합니다. 필요한 입체각 값을 스테라디안(steradian, $\mathrm{sr}$) 단위로 입력한 뒤 Finish를 클릭합니다.

복사휘도 보정 파일을 사용하는 경우 파일 단위는 보통 $\mu\mathrm{J}/\mathrm{count}/\mathrm{sr}$입니다. 이 경우 스테라디안 값에는 $1$을 입력합니다.

복사조도(irradiance) 보정 파일을 사용하는 경우 파일 단위는 $\mu\mathrm{J}/\mathrm{count}$입니다. 이때는 광학 구성에 맞는 입체각을 입력해야 합니다.

복사조도 보정에서의 입체각 고려사항

코사인 보정기(cosine corrector)는 명목상 $\pi\ \mathrm{sr}$ 수용각을 갖지만, 실제 유효 입체각은 광원의 각도 범위에 의해 제한됩니다. 광원이 반구 전체를 채우지 않으면 유효 입체각은 $\pi\ \mathrm{sr}$보다 작아집니다.

예를 들어 $0.22\ \mathrm{NA}$ 베어 광섬유의 입체각은 약 $0.154\ \mathrm{sr}$입니다. 이 값을 사용할 때는 광섬유의 시야각(FOV)이 충분히 채워지는지 확인해야 합니다.

복사휘도 보정 사용 시 Y축 조정

OceanView는 $\mu\mathrm{J}/\mathrm{count}/\mathrm{sr}$ 단위의 복사휘도 보정 파일을 자동으로 인식하지 않습니다. 복사휘도 보정을 사용할 때는 측정 구성이 끝난 뒤 Y축 표시를 수동으로 조정합니다.

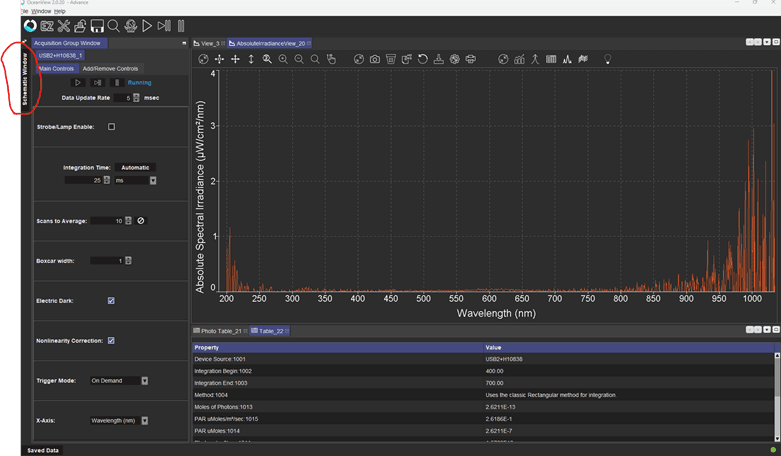

Schematic Window를 엽니다.
Absolute Irradiance 노드를 찾아 더블 클릭합니다.

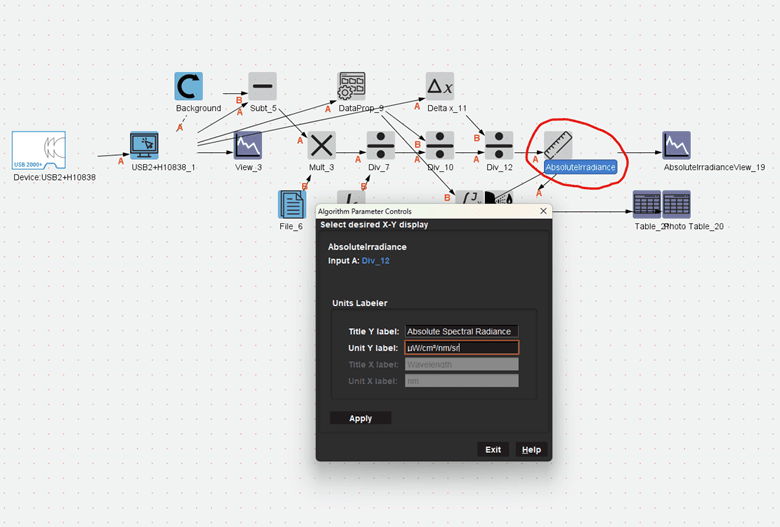

Title Y label을 Absolute Spectral Radiance로 설정합니다.
Unit Y label을 $\mu\mathrm{W}/\mathrm{cm^2}/\mathrm{nm}/\mathrm{sr}$로 설정합니다.
Apply를 클릭한 뒤 창을 닫습니다.

설정이 완료되면 OceanView에서 복사휘도 측정을 시작할 수 있습니다. 동일한 측정 조건을 반복해서 사용할 계획이라면 구성을 저장해 이후 실험에서 다시 불러올 수 있습니다.
